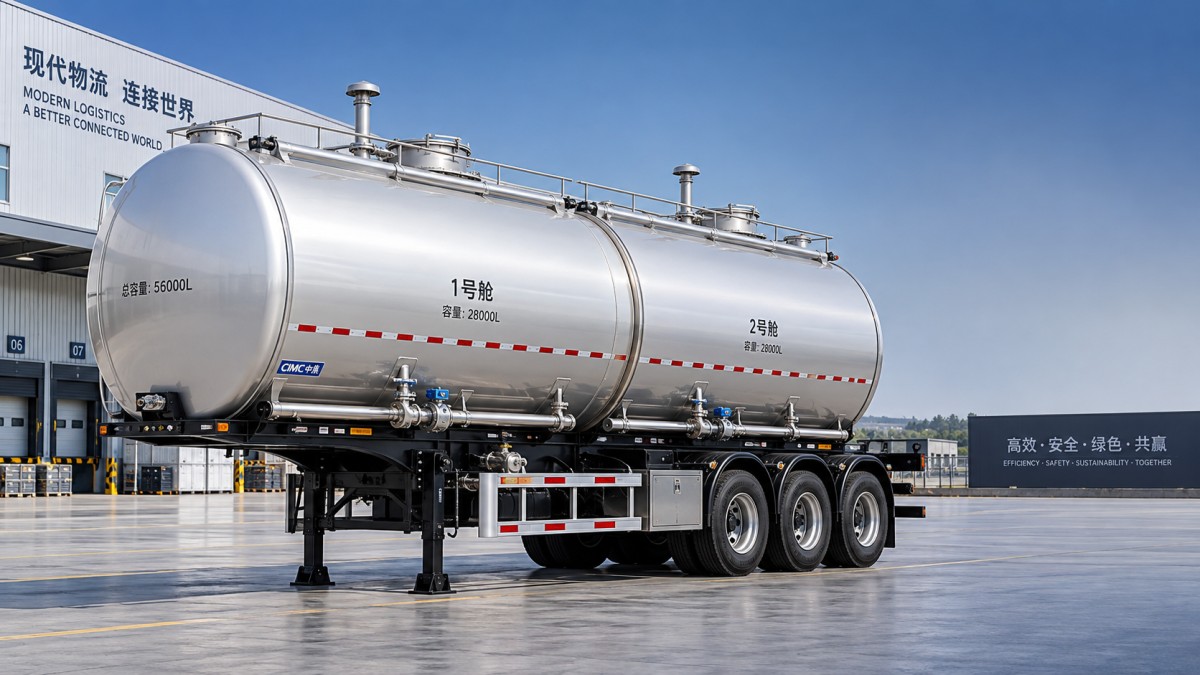

ينبغي تقييم ناقلة وقود بسعة 20 m³ ومقصورتين باعتبارها أصلاً تشغيلياً ذا مساري تسليم منفصلين، وليس مجرد خزان بسعة 20,000 لتر مقسم إلى نصفين. وتستمد قيمة شرائها من مدى ملاءمة تقسيم المقصورات، وترتيب التفريغ، ومواصفات الشاسيه، وبنية الخزان للمسارات ودرجات الوقود التي ستنقلها. وقد يصبح السعر المبدئي المنخفض مكلفاً عندما يتسبب تصميم الخزان في رحلات بحمولات جزئية، أو صعوبة التنظيف، أو التآكل المبكر، أو إصلاحات متكررة للصمامات.

لذلك، فإن السؤال الأول المتعلق بالتكلفة ليس: «ما السعر لكل متر مكعب؟» بل: «ما مقدار الحمولة القابلة للاستخدام ومرونة التسليم التي يحافظ عليها التصميم المحدد؟» وغالباً ما تناسب الناقلة ذات المقصورتين المسارات التي تزود منطقتها بمنتجين من الوقود، أو طلب عميل كبير واحد مع عدة عمليات تسليم أصغر. وتفقد هذه الترتيبات قيمتها عندما تُجعل المقصورتان متساويتين افتراضياً بينما تكون أنماط الطلب المحلية غير متساوية باستمرار.

حجم المقصورة هو مواصفة تجارية

لا تحدد السعة الاسمية البالغة 20 m³ الحجم المفيد لكل مقصورة. فالأقسام المتساوية بسعة 10 m³ سهلة التصنيع والشرح، لكن التقسيم 12/8 أو 13/7 أو ما شابه قد يعكس بشكل أفضل مزيج الوقود المنقول على المسارات المنتظمة. وينبغي أن يستند التقسيم الصحيح إلى كميات التسليم المتكررة، واقتران المنتجات المتوقع، وحدود أحمال المحاور، والحاجة إلى إبقاء منتج منفصلاً عن آخر.

يؤثر موضع الحاجز أيضاً في سلوك المركبة. إذ تتغير حركة الحمولة السائلة مع امتلاء أو تفريغ كل مقصورة. وتقلل الحواجز الداخلية من اندفاع السائل، لكن تصميمها لا يغني عن تحديد أحجام المقصورات بصورة مدروسة. فقد تتصرف ناقلة مستقرة عند التحميل الكامل بشكل مختلف أثناء مسار متعدد التوقفات، عندما تكون إحدى المقصورتين شبه فارغة بينما تبقى الأخرى ممتلئة. وينبغي مراجعة تصميم الحواجز، وترتيب الحواجز الداخلية، وتسلسل التفريغ المقصود معاً.

اطلب أن تميز السعة المعلنة بين الحجم الهندسي وحجم التعبئة التشغيلي. فقد يلزم هامش للتمدد الحراري ولممارسات التعبئة الآمنة. ولذلك، ينبغي أن يرافق هيكل بسعة 20 m³ رسم للمقصورات يحدد الحجم الاسمي، وحجم التشغيل، وموضع فتحة الدخول، ومواقع الحواجز، ومخارج التفريغ. وبدون هذا الرسم، يسهل مقارنة عرضي سعر متشابهين ظاهرياً رغم أنهما لا يمثلان الترتيب القابل للاستخدام نفسه.

يجب أن يستمر الفصل بعد هيكل الخزان

لا تحقق المقصورتان فصلاً حقيقياً بين المنتجات إلا عندما يتم التحكم بشكل مستقل في ترتيبات التعبئة والتهوية والمخارج والأنابيب. فوجود حاجز داخل الهيكل لا يكفي إذا كانت الأنابيب المشتركة تتيح مساراً للخلط، أو انتقال البقايا، أو التفريغ غير الصحيح.

ينبغي أن تكون لكل مقصورة نقاط وصول وتفريغ محددة بوضوح. وتقلل المخارج السفلية المنفصلة، والصمامات المخصصة، والتصميم الذي يتيح للمشغل تتبع مسار المنتج من احتمال فتح الخط الخاطئ أثناء التسليم. وعند تحديد مشعب مشترك، يستحق منطق صماماته عناية خاصة. فقد يبسط الأنابيب الخارجية، لكنه يضيف نقاطاً محتملة للتوصيل المتبادل. وينبغي أن يسمح المشعب بالعزل والتصريف والفحص دون الحاجة إلى إجراءات مرتجلة.

ويكتسب ترتيب التهوية أهمية مماثلة. فأثناء التعبئة والتفريغ، تحتاج كل حجرة إلى مسار هواء مضبوط. ويمكن أن تؤدي فتحات التهوية الموضوعة بشكل سيئ أو غير المحمية بصورة كافية إلى تأخيرات في التعبئة، أو فقدان المنتج، أو التعرض للتلوث، أو اختلال الضغط. والسؤال العملي هو ما إذا كان تصميم التهوية يتوافق مع أسلوب التحميل المستخدم في المحطات ومعدات التفريغ المستخدمة في نقاط التسليم.

تؤثر مادة الخزان وتصنيعه في التكلفة بعد التسليم

ينبغي أن يستند اختيار مادة ناقلة الوقود إلى الحمولة والبيئة وطريقة التنظيف ووزن المركبة الفارغ المطلوب، بدلاً من تفضيل عام لمعدن معين. ويُستخدم الفولاذ الكربوني على نطاق واسع للمنتجات البترولية المتوافقة، ويمكن أن يكون اقتصادياً عندما تكون جودة التصنيع والتشطيب الوقائي تحت سيطرة جيدة. ويمكن للألمنيوم أن يقلل الوزن الفارغ، لكن ينبغي النظر في القدرة على الإصلاح وممارسات اللحام والدعم المحلي قبل اعتبار الوزن الأقل ميزة تلقائية. ويتمتع الفولاذ المقاوم للصدأ بأهمية كبيرة في التطبيقات التي تتطلب النظافة أو مقاومة أعلى للتآكل، لكنه ليس بديلاً شاملاً لخزان وقود محدد المواصفات بشكل صحيح.

يوضح التباين معشاحنة ناقلة حليب معزولة من الفولاذ المقاوم للصدأ بسعة 20 m³ سبب وجوب أن تحدد ظروف الحمولة المواصفات. فقد تستخدم ناقلة الحليب الفولاذ المقاوم للصدأ 316L والعزل والتشطيبات الداخلية الصحية لأن نظافة المنتج وإدارة درجة الحرارة عنصران أساسيان في خدمتها. أما ناقلة الوقود فتتطلب مادتها المتوافقة الخاصة، وجودة لحامها، وترتيب الإحكام، ومعيار النظافة الداخلية؛ ولن يؤدي نسخ مواصفات نقل السوائل الغذائية تلقائياً إلى تحسين قيمة نقل الوقود.

تكشف تفاصيل التصنيع أكثر من مجرد تسمية المادة. إذ تؤثر سماكة هيكل الخزان، وسماكة اللوح النهائي، وتصميم التدعيم، وإجراءات اللحام، واختبارات الضغط جميعها في مقاومة الإجهاد وعمر الخدمة. وقد تقلل المادة الرقيقة الوزن الفارغ، لكن الهيكل غير المدعوم بشكل كافٍ للطرق الوعرة أو دورات التحميل المتكررة أو ظروف الساحات الصعبة قد يتعرض للتشوه حول الدعامات أو الحواجز أو فتحات الدخول أو تدعيمات المخارج. ومن ناحية أخرى، تقلل المادة الزائدة الحمولة دون أن تحسن بالضرورة المناطق التي تتعرض لأعلى إجهاد.

افحص الانتقال بين دعامات الخزان والشاسيه. فهذه واجهة عالية التحميل، ولا سيما على الطرق غير المستوية أو في مواقع التحميل ذات الأسطح الرديئة. وينبغي أن توزع القواعد الحاملة الحمل من دون إنشاء نقاط ضغط مركزة على الهيكل. كما تهم الشرائط الواقية وتباعد الدعامات وتصميم التثبيت، لأن التشقق أو الاحتكاك عند هذه الواجهة قد يكون مكلفاً للإصلاح بعد دخول الخزان الخدمة.

يجب أن يتوافق جهاز السير مع الهيكل المحمل، لا مع السعة الواردة في الكتيب

يمكن تقديم هيكل ناقلة بسعة 20 m³ بتكوينات مختلفة للمحاور والتعليق والإطارات والفرامل. وتؤثر هذه الخيارات في الحمولة المسموح بها، وثبات القيادة، وعبء الصيانة، وتخطيط قطع الغيار. ويجب حساب الكتلة المحملة من كثافة الوقود، ووزن الخزان الفارغ، والمعدات المركبة، وهامش التشغيل المقصود. فالسعة وحدها ليست حساباً لأحمال المحاور.

لا ينبغي اعتبار أسماء المكونات تقييماً كاملاً للجودة. إذ إن طريقة التركيب، وسهولة الوصول للصيانة، وورقة المواصفات، وتوافر قطع الغيار البديلة أمور ذات صلة بالقدر نفسه. فعلى سبيل المثال، لا يؤكد تصنيف محور معروف أن مجموعة نهاية العجلة، وغرفة الفرامل، وحامل التعليق، واختيار الإطارات مناسبة للناقلة المجهزة بالكامل وظروف المسار.

يمكن لمعدات التفريغ أن تخلق أكبر الفروق التشغيلية

ينبغي تحديد نظام تفريغ ناقلة الوقود وفقاً لطريقة التسليم الفعلية. فقد تحسن ترتيبات التحميل السفلي والتفريغ السفلي كفاءة المناولة عند توفر بنية تحتية متوافقة، بينما تفرض عمليات التحميل العلوي اعتبارات مختلفة للوصول والفيضان وسلامة المشغل. ويجب أن يأخذ التصميم في الحسبان مدى وصول الخرطوم، وتوافق المضخة، وارتفاع المخرج، وإمكانية الوصول إلى الصمامات، وترتيب تفريغ المقصورات.

يتطلب اختيار الصمامات غرضاً واضحاً. فأجهزة الإغلاق الطارئ، وصمامات القدم، والمخارج على نمط API، والصمامات الكروية، وصمامات التحكم ليست تسميات قابلة للتبادل. وتعتمد ملاءمتها على ترتيب الخط المقصود وكيفية عزل الناقلة أثناء التحميل والنقل والتسليم. وينبغي أن تحدد قائمة الصمامات المطلوبة موقع كل صمام ووظيفته، لا أن تذكر العدد فقط.

غالباً ما تؤدي الإغفالات الصغيرة إلى تعديلات ميدانية: نقاط تصريف مفقودة، أو تخزين غير كافٍ للخراطيم، أو مرشحات يتعذر الوصول إليها، أو مقابض تشغيل موضوعة بشكل سيئ، أو خلوصات مخارج تتعارض مع الشاسيه. ويصعب تنفيذ هذه التغييرات بعد الطلاء والتسليم، وقد تضر بالتصميم الأصلي. ويكون رسم الترتيب العام الذي يوضح الخزان وجانب التفريغ ومسار الأنابيب وموضع العجلة الاحتياطية وصندوق الأدوات والواقيات الطينية والحماية الخلفية أكثر فائدة من قائمة الملحقات وحدها.

المستندات التي تقلل نزاعات المواصفات

ينبغي أن يصف العرض الفني الهيكل كتكوين كامل. وينبغي أن يذكر سعات المقصورات وتفاوتاتها، ودرجات المواد وسماكاتها، وطريقة اختبار الخزان، وتصميم الحواجز والفواصل، وتفاصيل فتحة الدخول والتهوية، ومادة الأنابيب، ونوع الصمام، وأبعاد الشاسيه، وتصنيفات المحاور والتعليق، ومواصفات الإطارات، وترتيب الفرامل، وأرجل الارتكاز، والمسمار المحوري، ونظام الطلاء حيثما ينطبق.

ينبغي التعامل مع الرسومات المعتمدة باعتبارها جزءاً من سجل الطلب، خصوصاً عندما يجب أن تتناسب الأبعاد مع القاطرات المحلية أو المحطات أو رفوف التحميل. إذ يمكن أن يؤثر التغيير في قطر الخزان أو موضع التفريغ الخلفي أو موضع أرجل الارتكاز أو ارتفاع الشاسيه في خلوص الاقتران وسهولة الوصول. ويكون تأكيد هذه الواجهات قبل التصنيع أقل إرباكاً عادةً من تصحيحها بعد الشحن.

بالنسبة إلى ناقلة وقود بسعة 20 m³ ومقصورتين، فإن أقوى المواصفات هي التي تربط تقسيم الحمولة ونمط المسار ومعدات التحكم بالسوائل وجهاز السير في تصميم واحد قابل للاستخدام. ويسهل هذا النهج تفسير الفروق في عروض الأسعار ويمنع التفاصيل التي تبدو بسيطة من التحول إلى مسائل تكلفة طويلة الأجل.
