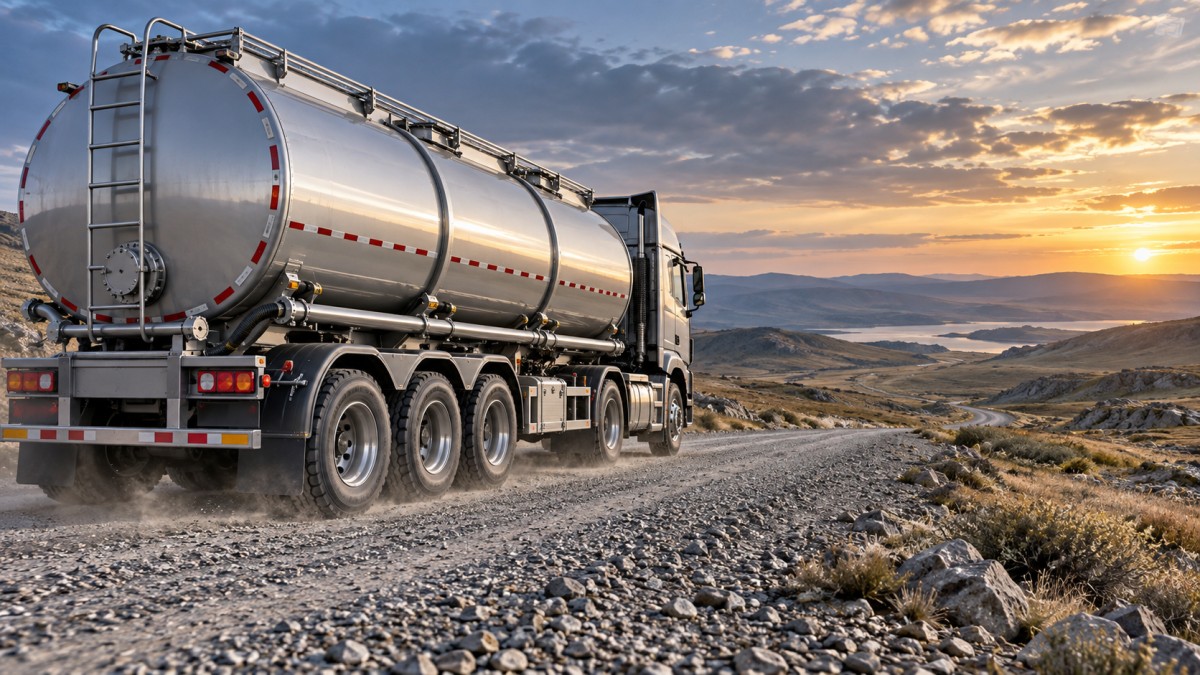

تعرّض طرق إمداد الوقود والسوائل النائية مقطورات الصهاريج لقوى نادرًا ما تظهر في ورقة مواصفات الطرق المعبدة: التواءات متكررة للإطار على المسارات المتخددة، وهبوط مفاجئ للعجلات عند مناطق الانجراف، وحركة مركز الثقل المرتفع على المنحدرات الجانبية، ومسافات طويلة بين نقاط الفحص. تبدأ مقطورة صهريج مخصصة لهذا العمل من دراسة الطريق بدلًا من السعة الاسمية للصهريج. ويجب أن يعمل الصهريج والشاسيه ونظام التعليق وترتيب المحاور ونظام التفريغ كنظام واحد وفقًا لملف الطريق الفعلي ودورة التحميل.

لا تُحدث الطرق غير المستوية صدمة كبيرة واحدة؛ بل تولّد آلاف الانعكاسات الأصغر للأحمال. وقد تُظهر المقطورة أداءً كافيًا عند وقوفها وهي ممتلئة، لكنها قد تتعرض لإجهاد في نقاط التثبيت، أو ارتخاء في نظام التعليق، أو تلف الإطارات، أو مشكلات تلاطم السوائل بين المقصورات بعد السير المتكرر على الطرق المموجة والأكتاف الرخوة. والهدف من التصميم هو احتواء السوائل بصورة مستقرة ونقل الأحمال بصورة مضبوطة، دون إضافة وزن فارغ غير ضروري يقلل الحمولة الصافية المتاحة.

ابدأ بالطريق ودورة التسليم

ينبغي أن يميز تقييم الطريق بين المقاطع الوعرة المعزولة والطريق الذي يظل سيئًا خلال معظم الرحلة. فقد يبرر طريق وصول قصير إلى موقع إنشاءات توفير حماية موضعية حول المكونات المعرّضة للخطر. أما الطريق الطويل غير المعبد فيغيّر أساس تصميم متانة الشاسيه، ومدى حركة نظام التعليق، واختيار الإطارات، وتقسيم الصهريج إلى مقصورات، وإمكانية الوصول لأغراض الصيانة.

تشمل مدخلات الطريق المفيدة أشد زوايا الاقتراب والمغادرة، والانحدار الجانبي المتكرر، ونوع السطح، والعمق المتوقع للحفر أو الأخاديد، ومساحة الانعطاف عند نقطة التسليم، وقيود الجسور أو العبارات، وما إذا كانت المقطورة ستنتظر وهي محملة بالكامل على أرض غير مستوية. كما تستحق التغيرات الموسمية الاهتمام. فقد يتحول مسار جاف ومتماسك إلى مسار ذي أخاديد عميقة بعد المطر، بينما قد يتطلب الرمل المفكك ممارسة مختلفة لضغط الإطارات وخطة استعادة مقارنة بالحصى المضغوط.

تُعد دورة التسليم مهمة بقدر أهمية الطريق. فالصهريج الذي ينطلق بانتظام وهو محمل جزئيًا يتصرف بصورة مختلفة عن الصهريج الممتلئ باستمرار. وتؤدي الأحمال الجزئية إلى حركة السطح الحر داخل كل مقصورة، والتي قد تنتقل طوليًا أثناء الكبح أو جانبيًا على مسار مائل. كما أن عمليات التفريغ المتعددة في الرحلة الواحدة تغيّر أحمال المحاور مع فراغ المقصورات. وينبغي تحديد هذه الظروف قبل اختيار أحجام المقصورات وتسلسل التفريغ.

هندسة الصهريج وترتيب المقصورات

لا يناسب الحجم الأكبر تلقائيًا مشروعًا نائيًا. يجب أن تظل السعة الإجمالية متوافقة مع الوزن الإجمالي المسموح به للمجموعة، وقدرات القاطرة، وهندسة الطريق، والقدرة على التحكم في تلاطم السائل. في نقل النفط، تقلل الحواجز الطولية والمقصورات المرتبة بصورة صحيحة المسافة التي يمكن أن يتحرك عبرها السائل أثناء التسارع والكبح وتغيرات الانحدار. وينبغي أن يدعم ترتيبها المنتجات المقصودة وتسلسل التسليم بدلًا من مجرد تقسيم الحجم المحدد إلى أقسام متساوية.

يمكن أن تكون ثلاث مقصورات عملية عند الحاجة إلى درجات منفصلة أو نقاط تسليم متعددة، لكن يجب مراجعة حجم المقصورة مقابل تحميل المحاور طوال عملية التفريغ. فقد يؤدي تفريغ المقصورة الأمامية أو الخلفية أولًا إلى تغيير ملموس في أحمال مسمار الارتكاز ومجموعة المحاور. وقد يتسبب ترتيب التفريغ المريح في الموقع في تحول غير ملائم للوزن في رحلة العودة إذا لم توجد قاعدة تخطيطية.

يجب ألا يُنظر إلى سماكة جسم الصهريج باعتبارها مقياسًا مستقلًا للمتانة. إذ تؤثر مادة الجسم، وسماكة الصفائح النهائية، وقطر الوعاء، وتباعد القواعد، ومواضع التعزيز، وتثبيت الحواجز، وجودة اللحام جميعها في استجابة الصهريج للانثناء الناتج عن الطريق. يظل الفولاذ الكربوني مناسبًا للعديد من تطبيقات المنتجات البترولية عندما تتوافق توافقية الحمولة وبيئة التآكل ومنهج الطلاء وممارسات الصيانة. وتستحق المناطق المحيطة بالقواعد والفتحات العلوية ووصلات المخرج وواجهات الحواجز تدقيقًا خاصًا لأن الإجهاد الموضعي يميل إلى التركز فيها.

يجب موازنة صلابة الشاسيه مع الحركة المضبوطة

تحتاج المقطورة المخصصة للطرق النائية إلى شاسيه يقاوم التشوه الدائم مع السماح لنظام التعليق بالحركة المفصلية فوق الأرض غير المستوية. وقد تنقل الصلابة المفرطة في جزء من التجميعة الإجهاد إلى جزء آخر، لا سيما عند دعم الصهريج على القواعد. والهدف هو إدارة انحراف الإطار ومنع الحركة النسبية غير المضبوطة بين الصهريج والشاسيه، وليس جعل كل مكون صلبًا قدر الإمكان.

ينبغي مراجعة العوارض العرضية وتصميم العارضة الرئيسية وحوامل نظام التعليق ومناطق تثبيت أرجل الإسناد ودعامات المصد الخلفي وفقًا للنقاط الفعلية التي يُرجح أن تتعرض فيها المقطورة للصدم أو الالتواء أو السحب أثناء الاستعادة. ويكون التعزيز ذا قيمة عندما يعالج مسار حمل محددًا. أما إضافة الصفائح بصورة عشوائية فتزيد الوزن الفارغ وقد تُحدث انتقالات مفاجئة في الصلابة تركز أحمال التعب عند حافة المنطقة المعززة.

غالبًا ما يُختار نظام التعليق الميكانيكي للخدمة الشاقة للطرق الصعبة لأنه سهل الفحص والإصلاح حيث تكون مرافق الخدمة المتخصصة محدودة. وتعتمد ملاءمته على المعادلة الصحيحة، وحالة الجلب، ومحاذاة الحوامل، وقدرة نظام التعليق على إبقاء الإطارات ملامسة لسطح غير منتظم. وينبغي، على سبيل المثال، تقييم الترتيب المعزز المزود بمسامير تعليق 70 mm باعتباره جزءًا من نظام الحامل والمسمار والجلبة والعارضة بالكامل. فلا يثبت قطر المسمار وحده المتانة على الطرق الوعرة.

قد يوفر نظام التعليق الهوائي مزايا في راحة السير على بعض الطرق، لكنه يتطلب صيانة موثوقة لنظام الهواء وحماية من التلف. وينبغي أن يعكس الاختيار إمكانية الحصول على القطع وشدة ظروف المسار وفترات الإصلاح المتوقعة وانضباط تشغيل القاطرة والمقطورة. وغالبًا ما يؤدي الجمع بين افتراضات نظام التعليق وتكوين محور أو إطار غير مناسب إلى تآكل غير متساوٍ للإطارات ومشكلات محاذاة متكررة.

تعمل المحاور والإطارات والخلوص الأرضي معًا

تصف سعة المحور حدًا واحدًا فقط. فعلى سبيل المثال، يجب تقييم ثلاثة محاور سعة كل منها 13 طنًا بالاشتراك مع مركز ثقل الصهريج وهو محمل، وحمل العجلة الخامسة، وتصنيفات نظام التعليق، ومكونات نهايات العجلات، ومؤشر حمولة الإطارات، وتوزيع الحمولة بين المقصورات. وقد يبدو التكوين مناسبًا من حيث إجمالي السعة المقننة، بينما يضع حملًا غير ملائم على مجموعة محاور واحدة أثناء السير أو التفريغ.

يمكن أن تكون الإطارات عريضة القاعدة مثل 385/65R22.5 مفيدة حيث تدعم الطفو والثبات وتوافر الإطارات استخدامها. ويتأثر أداؤها بملاءمة العجلات وإدارة ضغط النفخ وحدة السطح وتعرض الجدار الجانبي ومحاذاة المحاور. ولا يحل الإطار الأكبر مشكلة ضعف الخلوص الأرضي إذا ظلت أدنى المكونات هي صمامات المخرج أو الأنابيب أو دعامات أرجل الإسناد أو عناصر الحماية الخلفية. وعلى العكس، قد تؤدي زيادة ارتفاع السير دون مراعاة تأثيرات مركز الثقل إلى تقليل الثبات على المنحدرات الجانبية.

ينبغي تقييم الخلوص الأرضي عند الانضغاط الكامل لنظام التعليق، وليس فقط مع مقطورة فارغة على أرض مستوية. افحص نقاط التلامس المحتملة أثناء الانتقال فوق قمة مرتفعة: فالأنابيب الخلفية السفلية وأرجل الإسناد وحامل الإطار الاحتياطي ومجمعات التفريغ ودعامات الرفارف من مصادر القلق المتكررة. ويكون التوجيه المحمي والصمامات المزودة بحواجز أكثر فائدة عادةً من هيكل خارجي ثقيل يعيق الوصول للفحص أو الإصلاح.

احمِ نظام السوائل دون جعل صيانته صعبة

يعرّض التشغيل في المواقع النائية الخراطيم والصمامات والوصلات والتوصيلات الكهربائية للغبار والاهتزاز والمياه الراكدة والتلامس العرضي مع التضاريس. وينبغي أن يستخدم نظام السوائل تصميمًا يبقي المكونات المكشوفة فوق منطقة الصدم المحتملة مع إتاحة الوصول الواضح للتصريف والعزل وفحص التسرب. وتحتاج حواجز الصمامات إلى فتحات تصريف؛ إذ يمكن للحواجز المغلقة التي تحبس الطين والرطوبة أن تسرّع التآكل وتخفي التسربات الصغيرة.

تستحق دعامات الأنابيب نفس الاهتمام الذي تستحقه الأنابيب نفسها. فالمسارات الطويلة غير المدعومة تنقل الاهتزاز إلى الوصلات الملولبة والشفات وأجسام الصمامات. وينبغي أن تمنع الدعامات الاحتكاك مع السماح بحركة مضبوطة ناجمة عن انثناء الإطار. تحتاج الخراطيم إلى تخزين آمن بعيدًا عن الأسطح الساخنة والحواف الحادة ورذاذ الإطارات. وينبغي تثبيت القنوات الكهربائية بمشابك على فواصل مناسبة وحمايتها عند عبورها العناصر الهيكلية.

غالبًا ما يُخطأ في اعتبار دخول الغبار مجرد مسألة نظافة بسيطة. إذ يمكن للغبار الناعم أن يحجب آثار الرشح حول الوصلات، ويخفي الشقوق قرب الحوامل، ويلوث أختام الأغطية. ويستخدم روتين الفحص العملي أسطحًا منظفة حول الوصلات الحرجة، يتبعها فحص جديد بعد رحلة تمثيلية. وهذا يميز التسرب النشط عن البقايا الناتجة عن التعبئة أو الصيانة السابقة.

استخدم مصفوفة حالات التحميل قبل اعتماد الرسومات

ينبغي أن تعكس رسومات التصميم المعتمدة عدة حالات تشغيل فعلية، وليس مجرد منظور واحد للحمولة الكاملة. راجع المقطورة عند الحمولة الكاملة، وكل تركيبة محتملة للحمولة الجزئية، وحالة العودة الفارغة، وأقصى زاوية توجيه، والحركة المفصلية لنظام التعليق، وتسلسل التفريغ المخطط. وينبغي أن تشمل المراجعة كذلك ارتفاع اقتران القاطرة وخلوص أرجل الإسناد على سطح الموقع.

• صهريج ممتلئ على أرض وعرة: يؤكد الخلوص وأحمال دعم الصهريج ومدى عمل نظام التعليق المتوقع تحت الكتلة القصوى.
• مقصورات مملوءة جزئيًا على منحدرات: يكشف عن تلاطم السائل وتحولات حمل المحاور التي لا يمكن لحساب السعة الإجمالية إظهارها.
• وضع التفريغ في الموقع: يتحقق من أن مسارات الخراطيم والوصول إلى الصمامات ونقاط التصريف تظل قابلة للاستخدام دون وضع المعدات في مسار عجلات أو منطقة تصريف منخفضة.
• السير فارغًا عائدًا عبر الطريق نفسه: يحدد المكونات التي تهتز أو تتحرك مفصليًا بشكل مفرط أو تتعرض للصدم عندما تتغير استجابة نظام التعليق مع انخفاض الكتلة.

يوضح تكوين مثل صهريج نقل زيت من الفولاذ الكربوني 34 m³ بثلاث مقصورات سبب ضرورة قراءة عناصر المواصفات معًا. فتشكل سعته البالغة 34,000 L، وجسم صهريج من الفولاذ الكربوني بسماكة 4 mm، وصفائح نهائية بسماكة 5 mm، وثلاث مقصورات، وثلاثة محاور سعة كل منها 13 طنًا، وإطارات 385/65R22.5 ترتيبًا ابتدائيًا محددًا. وما إذا كان يناسب طريقًا نائيًا معينًا لا يزال يعتمد على كثافة الحمولة وحدود التحميل القانونية وتصميم القواعد وارتفاع قضيب السحب ومتطلبات التفريغ والخلوص عن التضاريس وخطة تحميل المقصورات.

امنع التعب من خلال نقاط الفحص المبكرة

غالبًا ما يبدأ الضرر على الطرق النائية كحركة صغيرة بدلًا من عطل فوري. فقد يشير تشقق الطلاء الحديث حول الحوامل، أو المعدن المصقول عند واجهات المشابك، أو قفل مفكوك يتكرر ارتخاؤه، أو التآكل غير المتساوي لكتف الإطار، أو تراكم الغبار الرطب عند وصلة، إلى مشكلة آخذة في التطور. وينبغي ربط فترات الفحص بشدة الطريق وخبرة التشغيل المبكرة، مع تركيز الاهتمام على قواعد الصهريج وحوامل نظام التعليق ومحاذاة المحاور ودعامات الأنابيب وحوامل أرجل الإسناد والمشابك الكهربائية.

بعد الفترة الأولى من التشغيل على طريق جديد، من المفيد مقارنة درجات حرارة الإطارات اليمنى واليسرى بعد السير، والتحقق من بقاء المثبتات في مواضعها، وفحص إزاحة الجلب، وفحص واجهات الصهريج مع الشاسيه بحثًا عن الاحتكاك. وتصبح هذه الملاحظات أكثر قابلية للتنفيذ عند تسجيلها مقابل حالة التحميل وظروف الطريق. فالعيب الذي لا يظهر إلا في الرحلات المحملة بالكامل يشير إلى سبب مختلف عن العيب الذي يظهر أثناء العودة الفارغة.

لا تزيل مقطورة الصهريج المخصصة والمصممة جيدًا قيود الطريق السيئ. لكنها تجعل هذه القيود ظاهرة في المواصفات: مواضع حمل الكتلة، وكيفية حركة السائل، والمكونات التي تحتاج إلى حماية، وأماكن الفحص الروتيني القادر على اكتشاف الحركة قبل أن تصبح انقطاعًا في التسليم.
