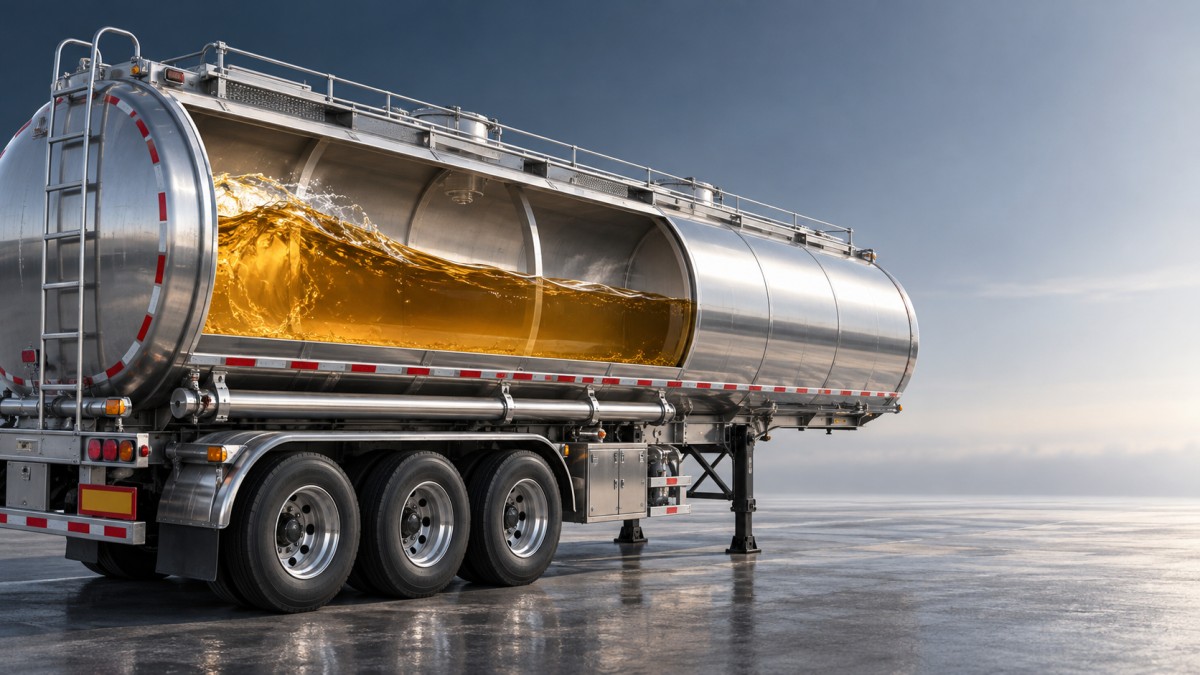

يُعد اندفاع السائل عاملاً أساسياً يجب أخذه في الاعتبار عند تقييم شاحنة صهريج لنقل النفط من الفولاذ المقاوم للصدأ، بسعة 45 m3 ومقصورة واحدة. فعندما تتسارع المركبة أو تكبح أو تنعطف، قد تؤدي حركة الوقود إلى تحريك الحمولة والتأثير في استجابة الكبح والثبات الاتجاهي وخطر الانقلاب. وقد تكون هذه التأثيرات ملحوظة بوجه خاص عند مستويات التعبئة الجزئية. ويُعد فهم سلوك اندفاع السائل ضرورياً عند تقييم تصميم الصهريج وحدود التشغيل ومدى ملاءمة المركبة لمسارات نقل الوقود الشاقة.

لا تقتصر المشكلة على تحرك السائل فحسب، بل تتمثل في إمكانية استمرار حركته بعد أن تتغير سرعة المركبة أو اتجاهها، ما ينقل القوى عبر الصهريج ودعاماته ونظام التعليق ووصلة الجرار. وحتى إذا بدا الصهريج مقبولاً في حسابات التحميل الساكنة، فلا بد من تقييمه كنظام متحرك.

ما الذي يتغير عند تعبئة الصهريج جزئياً؟

في الصهريج المعبأ جزئياً، يتيح السطح الحر للوقود التحرك بالنسبة إلى جسم الصهريج. فعند الكبح، يميل السائل إلى التحرك نحو الأمام؛ وعند التسارع، يتحرك نحو الخلف. ويؤدي الانعطاف إلى حركة جانبية نحو الجانب الخارجي للمنعطف. كما قد تزيد من الحركة انحدارات الطريق وأسطح الطرق غير المستوية وتصحيحات التوجيه.

لا تتزامن القوى الناتجة دائماً مع مدخلات السائق. فبعد الكبح، قد يتحرك الوقود إلى الأمام ثم يرتد. وقد يشعر السائق بدفعة أو بتغير في استجابة المركبة حتى بعد تخفيف ضغط المكابح. ويمكن أن تجعل المدخلات المتكررة الحركة أصعب في التنبؤ، ولا سيما عندما تتفاعل توقيتات حركة المركبة وحركة السائل.

يكون الحيز الحر المتاح لحركة سطح السائل الكبيرة أقل عموماً في الصهريج شبه الممتلئ، لكن ذلك لا يعني تلقائياً أنه وضع التحميل الأكثر أماناً أو المسموح به. كما يجب مراعاة حيز التمدد الحراري وخصائص المنتج وتصميم الصهريج والمتطلبات المعمول بها. أما الصهريج الفارغ أو شبه الفارغ، فتكون له تركيبة مختلفة من الوزن وأحمال المحاور وخصائص المناورة. ولا توجد نسبة تعبئة موحدة يمكن اعتبارها آمنة لكل صهريج ولكل مسار.

الكبح والانعطاف والقوى المؤثرة خلف عجلة القيادة

أثناء الكبح، تضيف حركة السائل إلى الأمام حملاً متغيراً بمرور الوقت على مقدمة الصهريج وهيكله الداعم. وقد تغير أيضاً كيفية توزيع الحمل بين المقطورة والجرار. ويظل أداء نظام المكابح أساسياً، لكن اجتياز فحص المكابح وحده لا يوضح كيفية استجابة مجموعة المركبة الكاملة لحمولة سائلة متحركة.

فعلى سبيل المثال، عند الاقتراب من تقاطع على منحدر هابط، قد يكبح السائق بينما تكون المركبة خاضعة بالفعل لمركبة قوة تدفع الحمولة إلى الأمام. وإذا كان سطح الطريق غير مستوٍ أو كان التماسك محدوداً، تقل المساحة المتاحة لتصحيح أي استجابة غير متوقعة. وينبغي للمقيّمين مراعاة تسلسل التشغيل كاملاً، بما في ذلك سرعة الاقتراب والانحدار والكبح وتخفيفه ثم التوجيه اللاحق.

تكون أهمية الاندفاع الجانبي أكبر عندما يتزامن منعطف أو منحدر أو دوار أو مناورة تفادٍ مع ارتفاع مركز الثقل. فقد تزيد حركة الوقود نحو أحد الجانبين من عزم الانقلاب وتفاقم ميلان نظام التعليق. وقد تبلغ المركبة حد الاستقرار من دون حركة مفاجئة في عجلة القيادة، خاصة إذا اجتمعت السرعة وميل الطريق وتصحيح مفاجئ بطريقة غير ملائمة.

يمكن للمسافة الأوسع بين العجلات ونظام التعليق المناسب ومركز الثقل المنخفض أن تسهم في الاستقرار، لكن لا ينبغي اعتبار أي منها حلاً مستقلاً. فهندسة الصهريج وكثافة السائل ومستوى التعبئة وترتيب المحاور وحالة الإطارات وتوافق الجرار، كلها عوامل تؤثر في النتيجة. وتُعد المكابح المانعة للانغلاق ووظائف التحكم الإلكتروني في الثبات، عند توفرها، وسائل تحكم مهمة؛ لكنها لا تلغي الأثر الفيزيائي لاندفاع السائل ولا تبرر تجاوز حدود المركبة أو المسار.

المقصورة الواحدة لا تعني بالضرورة خلو الصهريج من الحواجز

يحتوي الصهريج ذو المقصورة الواحدة حمولته في حيز متصل واحد للمنتج. ومع ذلك، قد يحتوي على حواجز داخلية: وهي هياكل مزودة بفتحات تحد من حركة السائل أو تغيرها من دون إنشاء مقصورات منفصلة محكمة الإغلاق. وينبغي التحقق من وجود الحواجز في الرسومات، لا افتراض ذلك بناءً على المظهر الخارجي للصهريج.

تؤثر جميعها في النتيجة: المسافة بين الحواجز وشكلها وفتحاتها وتفاصيل تثبيتها. وقد يقلل تقييد التدفق بعض آثار الاندفاع، لكن يجب أن تتيح الفتحات أيضاً عمليات التعبئة والتفريغ والتصريف والوصول للفحص أو التنظيف على النحو المطلوب. وتنقل الحواجز الأحمال إلى نقاط اتصالها بجسم الصهريج، لذلك لا يمكن تقييم فعاليتها بمعزل عن مقاومة الهيكل وتصميم مقاومة الإجهاد والتعب.

اسأل الشركة المصنّعة عن الحركة التي صُمم الترتيب الداخلي للتحكم فيها: الطولية أم الجانبية أم كلتيهما. ولا ينبغي افتراض أن ترتيب الحواجز العرضية يوفر تلقائياً مقدار التحكم نفسه عند الانعطاف كما يوفره أثناء الكبح. وبالمثل، لا يُعد رسم الحواجز دليلاً على بلوغ حد معين للانقلاب ما لم يتوفر تحليل داعم أو دليل اختبار للتهيئة المقترحة.

كيف يغيّر تقسيم الصهريج إلى مقصورات أوجه المقارنة

يمكن للمقصورات المنفصلة أن تحد من المسافة التي يتحرك خلالها السائل، وأن تتيح نقل منتجات مختلفة أو كميات تسليم متفاوتة. لكنها تضيف أيضاً حواجز فاصلة وتجهيزات إضافية وخطة تحميل أكثر تعقيداً. ولا يخلو الصهريج متعدد المقصورات تلقائياً من الاندفاع؛ إذ قد يحتوي كل قسم معبأ جزئياً على سطح سائل حر متحرك، كما يؤثر توزيع المنتج بين المقصورات في أحمال المحاور والاستقرار.

ولأغراض المقارنة، يُعد صهريج وقود من الفولاذ الكربوني بسعة 50 m³ و4 مقصورات تهيئة مختلفة مخصصة لنقل الوقود، ويتكون من أربع مقصورات لنقل منتجات متعددة. ويستخدم تصميمه المعلن جسم صهريج من الفولاذ الكربوني بسمك 5 mm، وألواحاً طرفية من الفولاذ الكربوني بسمك 6 mm، وثلاثة محاور ونظام تعليق للخدمة الشاقة بدبابيس 70 mm. وتخضع الأبعاد الكلية لرسومات التصميم المعتمدة. تجعل هذه المواصفات منه مرجعاً مفيداً للمقارنة، لكنها لا تثبت أنه سيتفوق على تصميم معين لصهريج من الفولاذ المقاوم للصدأ بسعة 45 m³ ومقصورة واحدة عند تقييم الاندفاع أو الاستقرار.

السؤال التشغيلي هو ما إذا كانت الحمولات المنفصلة وتسلسلات التسليم تبرر التعقيد الإضافي. فقد يكون الصهريج ذو المقصورة الواحدة والمزوّد بحواجز عملياً لمسار ينقل منتجاً واحداً؛ أما أعمال التسليم إلى مواقع متعددة أو نقل منتجات متعددة، فقد تكون المقصورات أنسب لها. وفي كلتا الحالتين، تظل هناك حاجة إلى خطة تحميل تحافظ على أحمال كل محور ومجموعة المركبة كاملة ضمن الحدود المعمول بها.

تحقق من السعة مقارنة بالحمولة الصافية وأحمال المحاور

حجم الصهريج لا يساوي الحمولة الصافية القانونية. فالسعة الاسمية البالغة 45 m³ تصف الحجم، في حين تعتمد كتلة الحمولة المنقولة على كثافة المنتج وكميته المحمّلة. وقد تؤثر درجة الحرارة في الحجم والكثافة، كما أن المنتجات النفطية المختلفة لا تنتج بالضرورة الكتلة نفسها عند مستوى التعبئة ذاته.

لإجراء تحقق أولي، احسب كتلة السائل بضرب الحجم المحمّل في كثافة المنتج المعمول بها، ثم أضف الأوزان الفارغة التي جرى التحقق منها للمقطورة والجرار والمعدات. وهذا يعطي نقطة انطلاق لحساب الكتلة الإجمالية للمركبة المركبة، لا موافقة على أحمال المحاور. ويحدد موضع الصهريج والمسمار الملكي ومجموعة المحاور ومركز ثقل السائل كيفية توزيع الحمولة.

اطلب حساباً لأحمال المحاور للجرار والمقطورة المزمع استخدامهما، يشمل أوضاع الحمولة الكاملة والجزئية والتسليم النموذجية. فقد تلتزم مجموعة المركبة بحد الكتلة الإجمالية، ومع ذلك تتجاوز حمولة محور منفرد أو مجموعة محاور. كما أن اختلاف قاعدة عجلات الجرار أو موضع صينية الاقتران الخامسة أو وزن المعدات قد يجعل الحساب المُعد لمركبة أخرى غير مناسب.

ما المعلومات التي ينبغي طلبها في المراجعة الفنية

تبدأ المراجعة الموثوقة من طبيعة الاستخدام الفعلية، لا من وصف عام للسعة. حدّد المنتجات ونطاق كثافتها وتسلسل التحميل والتفريغ والتشغيل المتوقع بحمولة جزئية وظروف الطرق والجرار المزمع استخدامه. وقد تغير هذه التفاصيل الأسئلة المطروحة على مصمم الصهريج في المسارات التي تشمل منحدرات شديدة أو أسطحاً خشنة أو عمليات تسليم حضرية متكررة.

تُعد المستندات والإيضاحات التالية مفيدة بوجه خاص:

• رسومات الترتيب العام والرسومات الداخلية المعتمدة التي توضح هندسة الصهريج والحواجز والفتحات والدعامات ونقاط الوصول.
• مواصفات المواد وسماكات جسم الصهريج والألواح الطرفية وتفاصيل اللحام وأساس التصميم للمنتجات المقصودة.
• الوزن الفارغ والكتلة الإجمالية المسموح بها وتصنيفات المحاور وحمولة المسمار الملكي وحسابات أحمال المحاور للجرار المقترح.
• مواصفات المكابح ونظام التعليق، بما في ذلك تهيئة أي معدات للمكابح المانعة للانغلاق أو التحكم في الثبات.
• الأدلة المتاحة على تقييم الهيكل أو الاستقرار أو الاندفاع، مع بيان الافتراضات بوضوح بشأن مستوى التعبئة وكثافة المنتج وتهيئة المركبة.
• متطلبات الفحص والصيانة والإصلاح للهياكل الداخلية ووصلات الصهريج بالهيكل السفلي.

ينبغي قراءة الأدلة في ضوء نطاقها. فقد يكون الحساب الخاص بهندسة صهريج أو نظام تعليق أو جرار مختلف مفيداً، لكن لا ينبغي تقديمه على أنه إثبات لصلاحية المركبة الجاري تقييمها. وإذا لم تتوفر محاكاة أو اختبارات خاصة بالاندفاع، فحدّد التقييم الهندسي الذي يستند إليه التصميم، وما إذا كانت الخدمة المخطط لها تستدعي تحليلاً إضافياً.

ينبغي التحقق محلياً من المعايير وظروف التشغيل

تختلف متطلبات صهاريج البضائع الخطرة وأبعاد المركبات وأحمال المحاور والكبح والفحص والتشغيل على الطرق باختلاف الولاية القضائية والمنتجات المنقولة. ويُعد ADR أحد الأطر المرجعية للنقل الدولي للبضائع الخطرة على الطرق حيثما ينطبق؛ لكن لا ينبغي افتراض أنه ينظم كل مسار محلي أو وجهة. تحقّق من القواعد الوطنية ذات الصلة وقيود المسارات والمتطلبات التعاقدية قبل تحديد مواصفات الصهريج أو قبول ادعاء الامتثال.

لا تكون الشهادة أو التقرير مفيداً إلا إذا كان نطاقه مطابقاً للمعدات والتهيئة والمتطلبات المعمول بها. تحقّق من الجهة المُصدرة والمعيار وإصداره المشار إليهما ورقم تعريف المركبة عند الاقتضاء وأي شروط مرفقة بالمستند. فعلى سبيل المثال، لا تثبت شهادة المواد وحدها اعتماد الصهريج المُجمّع.

تستحق إجراءات التشغيل القدر نفسه من الاهتمام الذي تستحقه مستندات التصميم. يحتاج السائقون إلى تعليمات ملائمة للمركبة بشأن مسافة التتابع واختيار السرعة والكبح السلس والدخول إلى المنعطفات. كما ينبغي أن يعرف موظفو التحميل حدود التعبئة والوزن المعتمدة وتسلسل التفريغ وكيفية التصرف عندما يتطلب المسار حمولة جزئية لفترة طويلة. وينبغي أن يشمل الفحص وصلات الحواجز التي يمكن الوصول إليها ودعامات جسم الصهريج ومؤشرات التشقق أو التلف، مع إخضاع الدخول إلى الداخل لإجراءات مناسبة للأماكن المحصورة.

تُصنّع Shandong ORNN Vehicle Co., Ltd. مقطورات صهريجية لنقل الوقود والمواد الكيميائية السائلة، إلى جانب أنواع أخرى من أنصاف المقطورات ومعدات النقل، ولديها خبرة 17 عاماً في المجال. ومع وجود عملاء في شرق أفريقيا وغرب أفريقيا والمملكة العربية السعودية، توضح مجموعة منتجات الشركة أهمية تحديد السوق المستهدف وطبيعة الاستخدام قبل مقارنة التصاميم. وبالنسبة إلى وحدة مقترحة بسعة 45 m³، تتمثل الخطوة التالية المفيدة في مراجعة الترتيب الداخلي وحسابات المحاور الخاصة بالجرار ووثائق الامتثال المعمول بها، ومقارنتها بالمنتج والمسار الفعليين، بدلاً من الاعتماد على السعة الاسمية أو مادة الصهريج وحدهما.
