يبدأ اختيار السبيكة لغلاف مقطورة صهريج زيت من الألومنيوم بظروف الخدمة، وليس بأعلى قيمة متاحة للقوة. يجب أن يتحمل الغلاف ضغط السائل، وأحمال التعب الناتجة عن الطريق، وقوى اندفاع السائل بين المقصورات، والأحمال الموضعية الناتجة عن الركائز والحواجز وفتحات الدخول ودعامات الأنابيب ومعدات الوصول. وفي الوقت نفسه، يجب أن يحافظ على مقاومة التآكل حول اللحامات وأن يظل عملياً للتشكيل والإصلاح والفحص طوال عمره التشغيلي.

بالنسبة للمنتجات البترولية المكررة، تُؤخذ سبائك الألومنيوم والمغنيسيوم من سلسلة 5xxx في الاعتبار بشكل شائع لأنها تجمع بين قوة مفيدة ومقاومة جيدة للتآكل وقابلية اللحام. ضمن هذه الفئة، ينبغي ربط اختيار الدرجة بحالة المعالجة المحددة، وسماكة الصفيحة، وإجراء اللحام، وهندسة الغلاف، ودورة التشغيل. وقد تؤدي مقارنة ورقة بيانات لمادة خام دون هذه الظروف إلى تصميم خزان غير مناسب.

ابدأ بمسار الحمل في الغلاف

لا يتعرض غلاف الصهريج للتحميل بشكل موحد. يزداد الضغط الهيدروستاتيكي باتجاه الأجزاء السفلية، بينما يؤدي الكبح والانعطاف والطرق غير المستوية والتعبئة الجزئية إلى إجهادات متغيرة على طول الأسطوانة وعند الحواجز الفاصلة بين المقصورات. وغالباً ما يكون أعلى طلب موضعي قريباً من الانقطاعات الهيكلية بدلاً من منتصف صفيحة غلاف متصلة دون انقطاع.

لذلك تؤثر قوة السبيكة في أكثر من مجرد السماكة الاسمية للجدار. يمكن للصفيحة عالية القوة أن تدعم حساباً إنشائياً مختلفاً، لكنها لا تسمح تلقائياً بغلاف أرق. فما زالت مقاومة الانبعاج، وقوة منطقة اللحام، وأداء التعب، والحد الأدنى العملي للسماكة من أجل التصنيع، وبدل التآكل المطلوب تفرض قيوداً. وقد يكون الغلاف الرقيق الذي يجتاز حساب الإجهاد الساكن أكثر عرضة للتلف أثناء المناولة، أو الانبعاج الموضعي قرب الدعامات، أو التشوه أثناء اللحام.

تستحق الصفائح النهائية معالجة منفصلة. إذ يختلف شكلها وتقييدها عن الغلاف الأسطواني، وتتلقى أحمال غشائية مرتبطة بالضغط بالإضافة إلى قوى مركزة من الوصلات أو التدعيم. وقد تتجاهل المواصفة التي تستخدم سماكة واحدة لكل مكوّن هذه الاختلافات. وينبغي مراجعة مواد الغلاف واللوح النهائي والحاجز ولوح التدعيم باعتبارها مجموعة مترابطة.

موضع 5454 في تصنيع الصهاريج

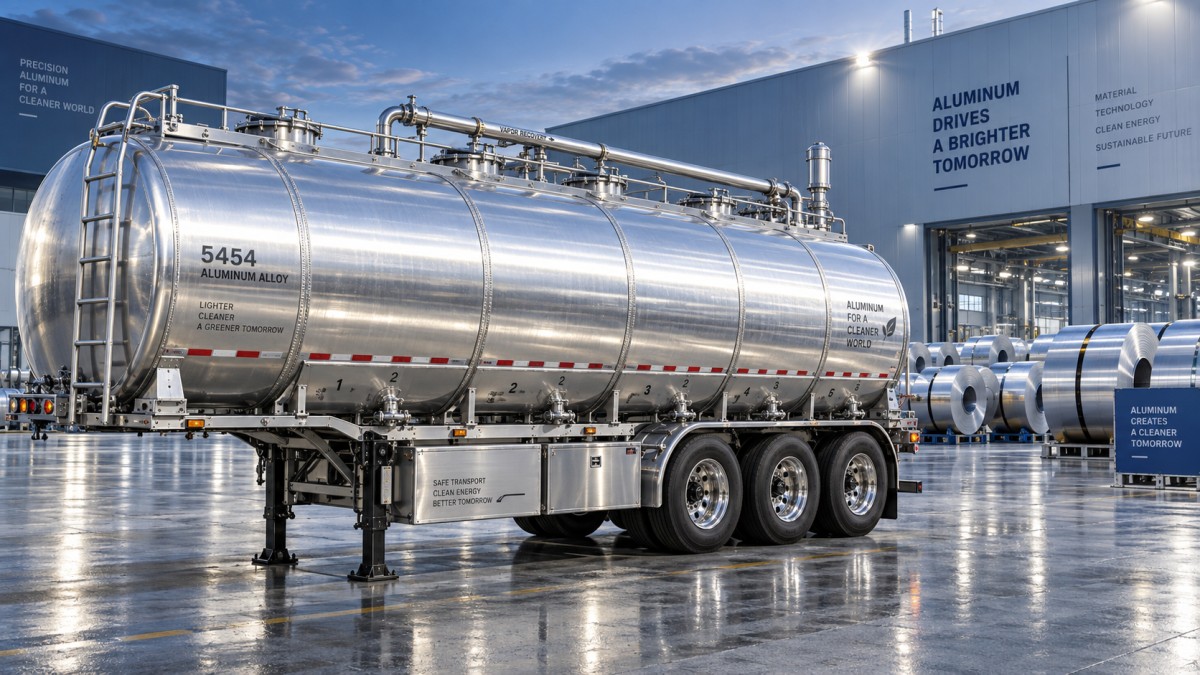

يُختار سبائك الألومنيوم 5454 بشكل متكرر لأغلفة صهاريج الطرق التي تتطلب مقاومة للتآكل وقابلية للتشكيل وتصنيعاً ملحوماً موثوقاً. وتجعل تركيبته وسلوكه خياراً مناسباً لأجسام صهاريج البترول، ولا سيما عندما يركز التصميم على الأداء المستقر بعد التصنيع بدلاً من الاعتماد فقط على قوة المعدن الأساسي.

تُعد حالة المعالجة المختارة مهمة. تستمد حالات المعالجة بالتشغيل على البارد جزءاً من قوتها من التصلب بالتشوه. يغير اللحام بالصهر هذه الحالة موضعياً، لذلك قد تكون قوة المنطقة المتأثرة بالحرارة أقل من قوة الصفيحة المحيطة. ويجب أن تستخدم حسابات الغلاف خصائص مناسبة للحالة الملحومة عندما يقتضي ذلك الكود الحاكم أو طريقة التصميم. ويُعد استخدام قيمة شد الصفيحة الأساسية في حساب عبر خط لحام مبالغة شائعة في تقدير السعة الإنشائية.

للسياق، يستخدمصهريج سبائك ألومنيوم مطلي سعة 45 m³ مكوّن من 6 مقصورات مع نظام استعادة الأبخرة سبيكة 5454 مع غلاف خزان بسماكة 5.5 mm وصفائح نهائية بسماكة 7 mm. وتوضح هذه الأرقام لماذا لا يمكن تقييم درجة السبيكة بمعزل عن الحجم وترتيب المقصورات وموقع المكوّن والتخطيط الإنشائي الكامل. ولا ينبغي اعتبارها قيماً قابلة للنقل للسماكة إلى تكوين صهريج آخر.

قارن الدرجات بحسب سلوكها بعد التصنيع

غالباً ما ترتبط الدرجة 5083 بقوة أعلى بين سبائك 5xxx شائعة الاستخدام، بينما تُقدّر 5454 بانتظام لقابلية التشكيل وخدمة أغلفة الصهاريج. ولا يكفي أي من الوصفين لتحديد الملاءمة. فقد تكون الدرجة الأعلى قوة مناسبة عندما يدعمها الهيكل وعملية التصنيع، لكن المزايا قد تتقلص بسبب تعقيد التشكيل أو اعتبارات منطقة اللحام أو تخفيض السماكة بشكل مفرط دون حاجة. قد توفر الدرجة 5052 مقاومة مفيدة للتآكل وقابلية تشغيل في بعض المكوّنات المصنعة، إلا أنه ينبغي فحص مستوى قوتها واستخدامها المقصود بعناية قبل تخصيصها لغلاف رئيسي عالي التحميل.

توافق الوقود ليس سوى جزء من التحكم في التآكل

ينبغي تقييم غلاف خزان الألومنيوم وفقاً لمواصفات السائل الفعلية، بما في ذلك محتوى الماء المحتمل والمواد المضافة ومواد التنظيف الكيميائية. ولا يتعرض السطح الداخلي دائماً لبيئة وقود موحدة. إذ يمكن أن يستقر الماء في المناطق المنخفضة، ويمكن أن تبقى الرواسب حول أحواض التجميع والصمامات وحدود المقصورات أو المناطق ذات التصريف الضعيف. وتستحق هذه الظروف الموضعية اهتماماً أكبر من العبارة العامة التي تفيد بأن الحمولة هي «زيت» أو «وقود».

تُعد ظروف التآكل الخارجية ذات صلة بالقدر نفسه. فقد يؤثر رذاذ الطريق والهواء الساحلي والأملاح المترسبة والرطوبة المحبوسة عند الواجهات في النظام حتى عندما تتمتع سبيكة الغلاف نفسها بمقاومة جيدة للعوامل الجوية. كما أن الألومنيوم عرضة للتآكل الجلفاني عند توصيله كهربائياً بمعادن مختلفة في وجود إلكتروليت. وتحتاج الحوامل الفولاذية والمثبتات ومشابك الأنابيب وواجهات الدعامات إلى عزل وتصريف وتفاصيل وقائية مناسبة. وقد يدعم طلاء السطح الخارجي نظام الحماية الكلي، لكنه لا يعالج مصائد المياه أو مواد التلامس غير المتوافقة.

لا يمكن اختيار السماكة بناءً على السعة وحدها

تُعد سعة الخزان اختصاراً غير موثوق لاختيار سماكة الغلاف. فقد يكون لخزانين بحجم متشابه أقطار وأطوال وعدد مقصورات وترتيبات حواجز ومسافات بين المحاور ومواضع دعامات وكتل إجمالية مسموحة للمركبة مختلفة. ويزيد القطر الأكبر من الطلب المرتبط بالضغط على الغلاف عند نفس ارتفاع السائل، بينما قد يتعرض الجسم الأطول لسلوك انحناء مختلف بين الدعامات. وتضيف ست مقصورات واجهات حواجز متعددة وميزات للتحكم في اندفاع السائل تغير الصلابة الموضعية وكثافة اللحامات.

تؤثر حدود حمل المحور أيضاً في القرار النهائي. يُختار الألومنيوم جزئياً للحفاظ على الحمولة الصافية، لكن خفض كتلة الغلاف لا تكون له قيمة إلا عندما تظل المقطورة المكتملة ضمن حدود الكتلة القانونية والإنشائية مع كثافة الحمولة المقصودة. ويجب أن يشمل حساب الكتلة التجهيزات الداخلية وفتحات الدخول وأنابيب استعادة الأبخرة والممرات ومعدات الهبوط ونظام التعليق والطلاء وكل التدعيمات. وقد يبالغ قرار السبيكة المبني فقط على الغلاف المجرد في تقدير فائدة الحمولة الصافية القابلة للاستخدام.

ضوابط التصنيع التي تؤثر في نتيجة المادة

ينبغي أن تظل قابلية تتبع الصفيحة واضحة من فحص الاستلام مروراً بالقطع والتشكيل. ويمكن أن تبدو درجات 5xxx المختلطة متشابهة بعد التصنيع، لذا فإن فقدان التعريف يخلق مشكلة خطيرة في التحقق. ويجب مطابقة شهادات المواد وأرقام الصهر وأبعاد الصفائح وحالة المعالجة قبل الإفراج عن صفائح الغلاف للإنتاج.

لا تنفصل جودة اللحام عن اختيار السبيكة. يجب أن تزيل تحضيرات الوصلات الأكسيد والتلوث من دون غرس جسيمات فولاذية. وتقلل أدوات الألومنيوم المخصصة، والتعامل النظيف مع معدن الحشو، والمواءمة المضبوطة، والممارسة المنضبطة لغاز الحماية من احتمال المسامية والشوائب. ويمكن أن يزيد الإدخال الحراري المفرط من التشوه ويوسع المنطقة اللينة؛ أما الاندماج غير الكافي فينشئ عيباً إنشائياً مختلفاً. وينبغي أن يمثل تأهيل الإجراء سماكات الصفائح وأنواع الوصلات ومواضع اللحام المستخدمة في الخزان، بدلاً من عينة ملائمة لكنها غير مماثلة.

بعد اللحام، لن يكشف الفحص البصري وحده عن كل عيب ذي صلة. وينبغي أن يركز نطاق الفحص على حدود الضغط وانتقالات الملحقات والمناطق المحيطة بالحواجز وغيرها من المناطق التي يكون فيها تركيز الإجهاد وعواقب التسرب كبيرة. وتحتاج الإصلاحات إلى الاهتمام نفسه الممنوح للحامات الأصلية. ويمكن لدورات الإصلاح الموضعي المتكررة أن تغير التشوه وجودة التشطيب والتعرض للحرارة، خاصة في المواد الرقيقة.

تسلسل اختيار منضبط

حدّد أولاً نطاق السوائل ومسار النقل والتعرض المناخي والسعة المستهدفة وترتيب المحاور ومتطلبات النقل المعمول بها. ثم حدّد هندسة الغلاف وحالات الأحمال الإنشائية، بما في ذلك التشغيل بالتعبئة الجزئية والاندفاع الديناميكي. اختر السبائك وحالات المعالجة المرشحة بناءً على سلوك التآكل واحتياجات التشكيل وخصائص التصميم الملحوم. وبعد ذلك فقط ينبغي تحسين السماكة بالتزامن مع الصفائح النهائية والحواجز والتدعيم وتفاصيل الملحقات.

ينبغي أن تحدد المواصفة النهائية السبيكة وحالة المعالجة وشكل المنتج وتفاوت السماكة ووثائق المواد ومعدن الحشو المعتمد وإجراء اللحام ومتطلبات الفحص وتفاصيل العزل لواجهات المعادن المختلفة. ويمنع هذا المستوى من التحديد استبدالاً يبدو مكافئاً وفق اسم الدرجة، لكنه يختلف في حالة المعالجة أو جودة الصفيحة أو الأداء بعد التصنيع.

ينتج غلاف مقطورة صهريج زيت من الألومنيوم موثوق من مواءمة السبيكة مع الهيكل المكتمل وبيئة تشغيله. والخيار الأكثر قابلية للتبرير هو الذي تبقى فيه مقاومة التآكل والقوة بعد اللحام وقابلية التشكيل والسماكة كافية في المواقع التي يتعرض فيها الخزان فعلياً للإجهاد والعوامل البيئية.
