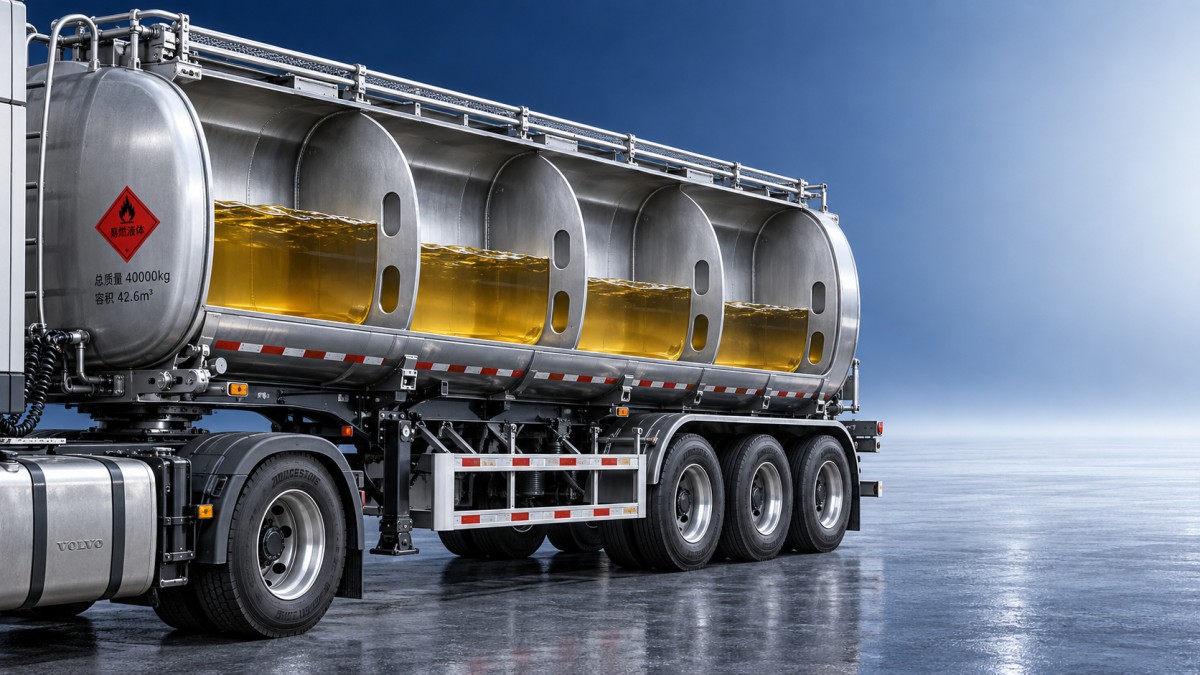

تُعد حركة السائل أحد الأحمال الرئيسية المؤثرة في الاستقرار داخل مقطورة صهريج نفط من الفولاذ الكربوني. عندما يفرمل الصهريج المملوء جزئياً أو ينعطف أو يتسارع أو يمر فوق سطح غير مستوٍ، تستمر كتلة الوقود في الحركة بعد أن تغير المقطورة اتجاهها. ويؤدي ذلك إلى توليد قوى اندفاع تؤثر على غلاف الصهريج، والصفائح النهائية، ونقاط اتصال الهيكل، ونظام التعليق، ومنطقة مسمار الارتكاز. تقلل الحواجز المسافة والسرعة لهذه الحركة الداخلية، مما يجعل استجابة المقطورة أكثر قابلية للتنبؤ.

يمكن أن يتمتع الصهريج بسعة اسمية مناسبة، وترتيب محاور مناسب، وسماكة غلاف كافية، ومع ذلك يظل أداؤه ضعيفاً عند مستويات تعبئة معينة إذا كان توزيع حواجزه غير ملائم. لذلك يتطلب تقييم الاستقرار أكثر من مجرد التأكد من وجود صفائح داخلية. إذ إن مواضعها وهندسة فتحاتها وجودة تثبيتها وعلاقتها بتكوين المقصورات هي التي تحدد ما إذا كانت تتحكم فعلاً في الاندفاع أو تكتفي بتقسيم حجم الصهريج.

يغير الاندفاع موضع الحمل الفعلي

تكون حركة السطح الحر للوقود محدودة في الصهريج الممتلئ. وفي الصهريج شبه الفارغ، تكون كتلة السائل أصغر. وغالباً ما تكون الحالة الأكثر تطلباً هي مستوى التعبئة المتوسط، حيث يمكن لحجم كبير أن يتحرك عبر سطح حر واسع. عند الفرملة، يتحرك السائل إلى الأمام ويزيد الحمل الطولي على الجزء الأمامي من الصهريج. وأثناء الانعطاف، ينتقل جانبياً ويغير مركز الثقل الفعلي للمقطورة المحملة.

من دون تقييد كافٍ، قد تولد هذه الكتلة المتحركة استجابة متأخرة للمركبة: تبدأ القاطرة ومجموعة السير بالمناورة أولاً، ثم تتبعها قوة ثانية ناتجة عن السائل. ويكون هذا التأخير مهماً بشكل خاص في الفرملة الطارئة، ودخول الدوارات، وتغيير المسارات، والمنحنيات المنحدرة. كما يمكن أن يزيد التحميل الدوري حول لحامات الحواجز ودعامات الصهريج إلى الهيكل.

تقطع الحواجز مسار الموجة. فبدلاً من السماح للوقود بالتحرك عبر معظم طول الصهريج ككتلة واحدة متحركة، تقسم الصفائح التدفق إلى أقسام أقصر. لا يزال السائل يمر عبر الفتحات المصممة، لكن سرعته وكمية الوقود المتحركة في وقت واحد تنخفض. يدير تصميم الحواجز الفعال الحركة تدريجياً بدلاً من إنشاء حاجز صلب يتسبب في تأثير ضغط حاد على صفيحة واحدة.

تباعد الصفائح وحده لا يحدد الأداء

من الأخطاء الشائعة في المواصفات تقييم تصميم الحواجز بناءً على عدد الصفائح فقط. فزيادة عدد الحواجز لا تؤدي تلقائياً إلى استقرار أفضل. قد تقلل الصفائح المتقاربة مسافة الاندفاع، لكنها تعقد أيضاً أعمال التنظيف والفحص والتصريف والطلاء الداخلي. ويمكن أن يبسط التباعد الواسع التصنيع، لكنه يسمح بزخم أكبر للسائل بين الصفائح. يجب دراسة الفاصل المناسب مع طول الصهريج، ومقطعه العرضي، ونمط التعبئة المقصود، وكثافة الوقود، وظروف الطريق المتوقعة.

يهم شكل الصهريج لأنه يغير كيفية ارتفاع السائل وعودته أثناء المناورة. فالغلاف الدائري أو الإهليلجي يتصرف فيه السطح الحر بصورة مختلفة عن صهريج أعرض وأقل ارتفاعاً. كما أن الصهريج المثبت على ارتفاع أكبر عن الطريق يضخم تأثير انتقال السائل الجانبي. لا ينبغي نقل تباعد الحواجز المناسب لهندسة غلاف معينة دون تغيير إلى تصميم آخر.

يجب أن تتحكم الفتحات في التدفق دون عرقلة الوصول لأعمال الخدمة

تسمح فتحات الحواجز بانتقال السائل بين الأقسام أثناء التحميل والتفريغ. ويؤثر حجمها وموضعها وتشطيب حوافها ومساحتها المفتوحة الإجمالية في السلوك الهيدروليكي وقابلية الصيانة. قد تسمح الفتحات المركزية الكبيرة باندفاع سريع عبر الصهريج حتى عند تركيب عدة حواجز. أما الفتحات شديدة التقييد فتبطئ الانتقال، لكنها قد تترك منتجاً متبقياً، أو تطيل زمن التفريغ، أو تجعل شطف الصهريج صعباً.

يؤثر موضع الفتحات أيضاً في التصريف. فالفتحة المنخفضة تدعم إفراغاً أكثر اكتمالاً، بينما تسمح الفتحات العلوية بحركة الهواء والبخار أثناء التعبئة. يأخذ التصميم العملي الوظيفتين في الاعتبار دون إنشاء مناطق ضيقة قد تبقى فيها الرواسب أو البقايا أو المياه. وفي خدمة المنتجات البترولية، يجب مراعاة إمكانية الوصول للفحص منذ البداية؛ إذ إن الترتيب الداخلي الذي لا يمكن فحصه بشكل كافٍ بعد التصنيع يجعل التحقق من حالة اللحامات وسلامة الطلاء أمراً صعباً.

تعد زوايا الفتحات المستديرة والحواف المشطبة بصورة صحيحة أمراً مهماً. تركز الزوايا الداخلية الحادة الإجهاد مع انثناء الصفيحة تحت تأثير السائل المتكرر. كما يمكن للفتحات المقطوعة ذات التشطيب الرديء أن تتلف معدات التنظيف أو تصبح نقاط تآكل مبكرة حيث تكون تغطية الطلاء الواقي ضعيفة.

تفاصيل التثبيت جزء من تصميم الاستقرار

يعمل الحاجز كعنصر إنشائي وكعنصر للتحكم في التدفق. فهو ينقل حمل السائل إلى غلاف الصهريج، ولذلك ينبغي مراجعة تخطيط اللحام وسماكة الصفيحة وأسلوب التدعيم وجودة التجميع معاً. قد تبدو الصفيحة متينة، لكنها قد تظل مشكلة إذا كان اتصالها يركز القوة في مساحة صغيرة من الغلاف أو إذا أثر تشوه اللحام في استدارة الغلاف.

تتطلب صهاريج الفولاذ الكربوني اهتماماً خاصاً بالحماية من التآكل حول درزات اللحام الداخلية، والحواف المقطوعة، والمناطق المعرضة لتلوث الوقود بالماء. يؤثر إعداد السطح قبل الطلاء الداخلي تأثيراً مباشراً في عمر الخدمة. وقد يسمح فشل موضعي للطلاء قرب قاعدة الحاجز بتقدم التآكل تحت الطلاء، مما يقلل سماكة الغلاف في مواضع توجد فيها بالفعل أحمال ضغط واندفاع متكررة.

يجب أن يميز الفحص بين مشكلة لحام تجميلية ومشكلة في مسار الحمل. يستحق القطع السفلي، والانصهار غير الكامل، وإنهاء اللحام المفاجئ، والتراكب المفرط، أو التشوه الظاهر حول محيط الحاجز تقييماً أدق، لأن هذه الحالات قد تؤثر في مقاومة الكلال. وينبغي كذلك التحقق من محاذاة الملحقات الداخلية. فالحاجز المركب خارج مستواه قد يغير موضع الفتحة، ويقلل الخلوص لأدوات التنظيف، ويفرض قوة غير متساوية على الغلاف.

المقصورات والحواجز تحل مشكلات مختلفة

تفصل المقصورات المنتجات أو كميات التسليم. أما الحواجز فتتحكم أساساً في حركة السائل داخل حجم معين. وقد يحتاج صهريج وقود متعدد المقصورات إلى صفائح للتحكم في الاندفاع داخل المقصورات الفردية، وخاصة عندما تكون المقصورة طويلة نسبة إلى عمق السائل فيها. وعلى العكس، يمكن لصهريج ذي مقصورة واحدة استخدام عدة حواجز دون أن يصبح صهريجاً متعدد المنتجات.

يهم هذا التمييز عند مقارنة أوراق المواصفات. فعدد المقصورات المذكور يقدم معلومات محدودة عن مسافة الحركة الحرة داخل كل قسم. ينبغي مراجعة رسم الترتيب الطولي، ومواضع الحواجز الداخلية، وتفاصيل الفتحات، وحالة التعبئة التصميمية بدلاً من الاعتماد على رقم المقصورات وحده.

ينطبق المبدأ نفسه عند تقييم الصهاريج المخصصة للسوائل الأخرى. على سبيل المثال، يُحدد صهريج زيت نخيل معزول من الفولاذ المقاوم للصدأ بسعة 38 م³ كتكوين ذي مقصورة واحدة مع جسم صهريج من الفولاذ المقاوم للصدأ 304، في حين تؤدي مقطورة صهريج نفط من الفولاذ الكربوني مهمة مختلفة من حيث المنتج والمادة. وتفيد المقارنة لأن عدد المقصورات والعزل ومادة الغلاف وتكوين المحاور لا تكشف عن استراتيجية التحكم الداخلي في الاندفاع. وتظل رسومات الحواجز ضرورية لأي نوع من الصهاريج.

الظروف التي تغير التقييم

• التشغيل بحمولة جزئية: يولي السفر المتكرر بأحجام تسليم متفاوتة أهمية أكبر لأداء الحواجز مقارنة بمسار يحمل عادة حمولة شبه كاملة من المحطة إلى المستودع.
• طبيعة الطريق: تزيد المنحدرات المتكررة والمنعطفات الضيقة والطرق الوعرة والتسليم الحضري المتكرر التوقف والانطلاق من إثارة السائل طولياً وجانبياً.
• أبعاد الصهريج: يوفر الصهريج الأطول مسافة أكبر لموجة السائل لبناء الزخم. ويؤثر القطر وشكل الغلاف وارتفاع التثبيت في انتقال الحمل الناتج.
• خصائص المنتج: تؤثر لزوجة الوقود وكثافته ودرجة حرارته ومستوى تلوثه في التدفق عبر فتحات الحواجز والقوة المؤثرة أثناء الاندفاع.
• تسلسل التحميل: قد تؤدي المقصورات المملوءة بشكل غير متساوٍ أو توزيع التعبئة غير المقصود إلى سلوك في المناولة يختلف عن حالة التصميم المقصودة.

ينبغي مراجعة هذه العوامل إلى جانب خصائص نظام التعليق وتحميل المحاور، لكن لا ينبغي استخدامها لتبرير تصميم داخلي غير واضح. يمكن للتعليق الهوائي أن يؤثر في استجابة الركوب؛ لكنه لا يحل محل التحكم في اندفاع السائل. وبالمثل، لا يمكن للهيكل المستقر أن يعوض بالكامل عن كتلة سائل كبيرة غير مقيدة تتحرك في موضع مرتفع داخل الصهريج.

مراجعة الرسومات قبل التصنيع

أكثر الوثائق الفنية فائدة هي رسم تخطيط داخلي مقطعي، وليس عرضاً خارجياً. وينبغي أن يحدد موضع كل حاجز، وشكل الصفيحة، وأبعاد الفتحات، واتصال اللحام، وعلاقة فتحة الدخول، ومسار التصريف، وحدود المقصورات. وعندما يظهر في الرسم ملاحظة عامة فقط مثل «تم تركيب حواجز داخلية»، فلا يمكن تقييم ترتيب التحكم في الاندفاع بصورة صحيحة.

ينبغي أيضاً قراءة رسومات الصهريج مع مراعاة تسلسل التصنيع. تُركب الحواجز الداخلية قبل إغلاق الغلاف بالكامل، ولذلك قد تتطلب التغييرات المتأخرة إعادة عمل كبيرة. ويمكن أن يؤثر تعديل حجم فتحة، أو إضافة تدعيم، أو نقل صفيحة في قوالب القطع، والوصول للحام، وإعداد الطلاء، وترتيبات الاختبار الهيدروستاتيكي، ونقاط الفحص. إن حسم هذه التفاصيل قبل الإنتاج يحمي كلاً من الهدف الإنشائي والقدرة العملية على فحص الصهريج النهائي.

بعد التصنيع، ينبغي أن يؤكد الفحص البصري الداخلي أن التكوين المركب يطابق الرسم المعتمد. ويشمل ذلك عدد الصفائح واتجاهها والفتحات واستمرارية اللحام وخلو الصهريج من المواد السائبة. وعندما يُحدد طلاء داخلي، ينبغي أن يبين سجل الفحص أن حواف الحواجز وأصابع اللحام ومناطق الانتقال المخفية تلقت العناية نفسها في الإعداد مثل أسطح الغلاف المكشوفة.

يوفر التصميم السليم للحواجز استجابة أكثر تحكماً للمقطورة لأنه يحد من حجم ومسافة انتقال كل كتلة سائل متحركة. وينبغي أن يظل التقييم مركزاً على النظام الداخلي كاملاً: هندسة الصهريج، وسلوك السطح الحر، وتباعد الحواجز، وتصميم الفتحات، والتثبيت الإنشائي، والتصريف، وجودة التصنيع. فهذا المزيج هو الذي يحدد ما إذا كان صهريج الفولاذ الكربوني قادراً على إدارة أحمال الاندفاع في ظروف نقل الوقود الفعلية.
